JR-GP-6Z12T自动换刀眼镜加工机
数控眼镜加工机
适用于眼镜花式复杂曲面的加工,工件一次装夹可完成复杂的加工,主体结构采用强化铸铁机架和进口零部件本身稳定性也很好
双Z轴带刀库自动换刀眼镜加工机,配以大功率高速电主轴,同时可选配四轴或五轴,产品加工可进行四五轴联动方式进行加工,刀库采用斗笠式双刀库,是一种科技含量高,精密度高,适用于眼镜花式复杂曲面的加工,工件一次装夹可完成复杂的加工,主体结构采用强化铸铁机架和进口零部件本身稳定性也很好,相对其他眼镜加工机,具有结构紧凑,加工速度快,高速高刚性稳定性好的特点。

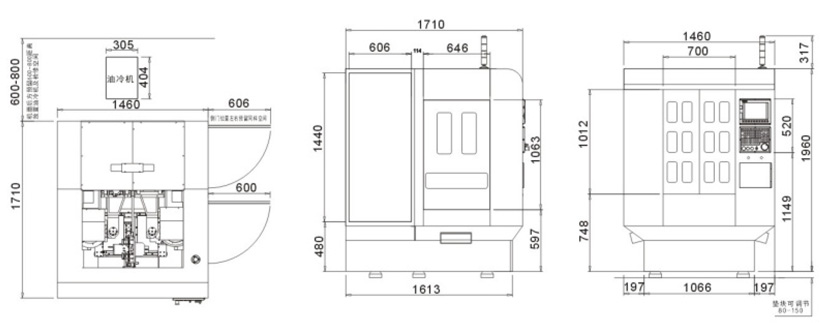

外形尺寸
此尺寸仅提供机器安置空间参考用途,机器本身精确尺寸以实物为准!
主要特性和优点
1、控制系统:台湾新代控制系统具有易学易用稳定性好的特点。
2、主体:铸铁机身机构,采用高强度250铸铁,内部肋骨强化,全部经热处理,稳定性高,不变形,使之具有高强度高刚性。
3、主轴:大功率高转速电主轴,具有结构简单易维护的特点。
4、刀库:采用12PCS斗笠式双刀库。
5、回旋工作台:可选配四轴或者五轴回旋工作台使您在加工产品时速度更快更灵活。
6、螺杆导轨:采用德国力士乐产品,确保机械传动精度及使用寿命。
7、伺服系统:采用山洋P5、P6伺服系统,具有高惯量大扭力的特点。
8、气动元件:采用台湾新恭及日本SMC的产品,确保机械动作顺畅及机械品质。
9、主轴冷却:采用带制冷功能的主轴冷却器,使主轴处于最佳工作状态,延长主轴的使用寿命。
项目 | JR-GP-6Z12T | |
CNC装置规格 | 参数 | 六轴 |
最大移动行程 | X轴(mm) | 380 |
Y轴(mm) | 380 | |
Z轴(mm) | 320 | |
A轴 | 360° | |
C轴 | 360° | |
进给速度 | X/Y/Z 轴(mm/min) | 15000 |
A轴(四轴)(mm/min) | 15000 | |
最大切削量(mm/min) | 8000 | |
精度 | 系统分析精度(mm) | 0.00065 |
重复精度(mm) | 土0.005 | |
工作台 | 工作台面积(mm) | 650X380 |
最大工作负荷(Kg) | 280 | |
主轴 | 主轴功率(kw) | 1.8 |
主轴最高转速(min-1) | 30000 | |
刀头规格 | ISO 20 | |
自动换刀系统 | 刀具容量(Pcs) | 12 |
换刀时间(s) | 0.1~10 | |
可选刀具直径(mm) | 1mm-10mm | |
最大刀具长度(mm) | 150 | |
切削能力 | 眼镜胶料(mm/min) | 8000 |
金属(mm/min) | 300 | |
夹具参数 | 工作方式 | 气动 |
最大加工尺寸(mm) | W:22-85 L:120-200 | |
送料器参数 | 工作方式 | 气动 |
最大坯料尺寸(mm) | W:22-85 L:120-200 | |
所需动力源 | 电源 | AC380V+0V/50HZ |
最大功率(KVA) | 10 | |
压缩空气(Mpa) | 0.5-0.6 | |
油(L) | 2-3 | |
机床 | 机器尺寸(mm) | 1460x1710x1960 |
所需安装面积(mm) | 2000x2500 | |
机器重量(kg) | 2600 |
