JR-MA600 CNC雕刻机
数控眼镜加工机
适用于表壳首饰小模具加工,相对传统金属数控加工中心,具有结构紧凑,加工速度快,高速高刚性稳定性好的特点
主要应用
MA-BT600带刀库自动换刀金属加工机,配以大功率高速电主轴,同时可选配四轴或五轴,产品加工可进行四五轴联动方式进行加工,刀库可选配夹臂式及圆盘刀库,同时强化了主体结构及机械传动机构的强度,适用于表壳首饰小模具加工,相对传统金属数控加工中心,具有结构紧凑,加工速度快,高速高刚性稳定性好的特点。

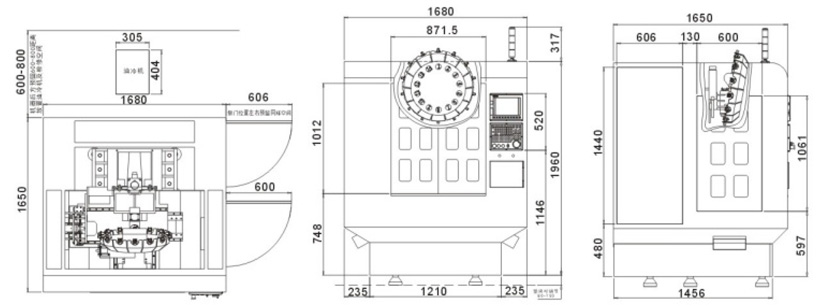

外形尺寸
此尺寸仅提供机器安置空间参考用途,机器本身精确尺寸以实物为准!
主要特性和优点
1、控制系统:台湾新代控制器具有易学易用稳定性好的特点。
2、主体:铸铁机身结构,采用高强度250铸铁,内部肋骨强化,全部经热处理,稳定性高,不变形,使之具有高强度高刚性。
3、主轴:大功率高转速电主轴,具有大马力高转速结构简单易维护的特点。

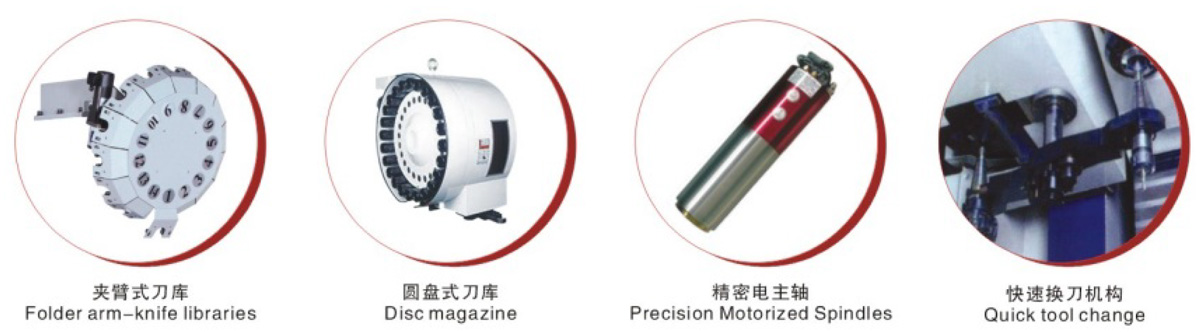

4、刀库:可选用12-14PCS夹臂式刀库或者24PCS的圆盘式刀库。
5、回旋工作台:可选配四轴或者五轴回旋工作台使您在加工产品时速度更快更灵活
6、螺杆导轨:采用德国Rexroth(力士乐)产品,确保机械传动精度及使用寿命。
7、伺服系统:采用山洋P5、P6系列伺服系统,具有高惯量大扭力的特点。
8、气动元件:气动元件采用的是台湾新恭及日本SMC的产品,确保机械动作顺畅及机械品质。
9、主轴冷却:采用的是带制冷功能冷却器使主轴处于最佳工作状态延长主轴使用寿命。
项目 | JR-MA600 | |
CNC装置规格 | 参数 | 四轴 |
最大移动行程 | X轴(mm) | 380 |
Y轴(mm) | 380 | |
Z轴(mm) | 320 | |
A轴(选配) | 360° | |
B轴(选配) | 360° | |
进给速度 | X/Y/Z 轴(mm/min) | 15000 |
A轴(四轴)(mm/min) | 15000 | |
最大切削量(mm/min) | 8000 | |
精度 | 系统分析精度(mm) | 0.00065 |
重复精度(mm) | 土0.005 | |
工作台 | 工作台面积(mm) | 650x380 |
最大工作负荷(Kg) | 150 | |
主轴 | 主轴功率(kw) | 3.8-4.5 |
主轴最高转速(min-1) | 24000 | |
最大刀柄直径(mm) | 12 | |
最大刀具长度(mm) | 10-150 | |
主轴锥度 | BT30 | |
自动换刀系统 | 刀具容量(Pcs) | 夹臂式 12-14 |
刀具容量(Pcs) | 圆盘式 24+1 | |
换刀时间(Sec) | 夹臂式 1.5-4.5 | |
可选刀具直径(mm) | 1-10 | |
最大刀具长度(mm) | 150 | |
切削能力 | 金属(mm/min) | 3000 |
所需动力源 | 电源 | AC380V+0V/50HZ |
最大功率(KVA) | 10 | |
压缩空气(Mpa) | 0.5-0.6 | |
油(L) | 2-3 | |
机床 | 机器尺寸(mm) | 1460x1650x1960 |
所需安装面积(mm) | 2000x2500 | |
机器重量(kg) | 3500 |
项目 | 标配附件 | 数量 |
机器本体 | 机身 | 1 |
夹具 | 1 | |
下料机械手 | 1 | |
主轴 | 2 | |
自动注油器 | 1 | |
其它附件 | 全自动主轴冷却器 | 1 |
铸铁垫块 | 6 | |
地脚螺杆 | 6 | |
使用手册 | 1 | |
内六角扳手 | 1 | |
主轴扳手 | 2 | |
ER30刀头 | 3 | |
网线 | 15米 |
