JR-GP-4Z3T/4Z5T数控眼镜加工机
数控眼镜加工机
JR-GP-4Z3T/4Z5T机床稳定，加工速度更快，调试安全快捷、操作简单易学，性价比高，更加的接近使用者需求
主要应用
JR-GP-4Z4T/3Z5T眼镜加工机,主体结构采用优质铸铁、进口零部件，标准化批量生产;眼镜板材内图与花式分两部份同时加工进出料，两部分加工交接的调试均为数字化。
JR-GP-4Z3T/4Z5T机床稳定，加工速度更快，调试安全快捷、操作简单易学，性价比高，更加的接近使用者需求。

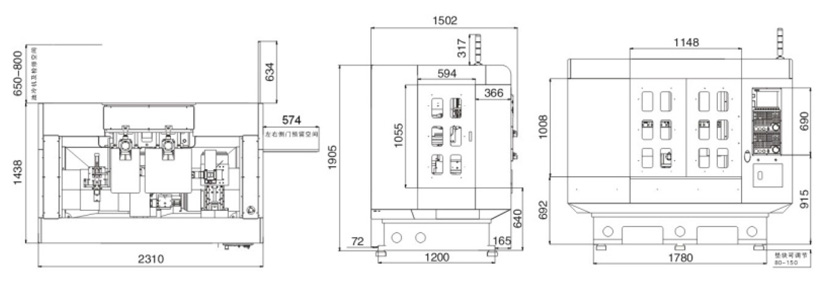

外形尺寸
本机型为JR-GP-4Z3T/4Z5T专用外形尺寸，此尺寸仅提供机器安置空间参考用途，机器本身精确尺寸以实物为准!
主要特性和优点
1、控制系统：台湾新代控制系统具有易学易用稳定性好的特点。
2、主体：铸件机身机构，采用高强度250铸铁，内部肋骨强化，全部经热处理，稳定性高，不变形，使之具有高强度高钢性。
3、直排主轴：并排装置高转速电主轴，具有换刀快安全可靠性高的特点，主轴最高转速达到24000RPM。
4、旋转轴：采用进口高精密分割器，具有精度高坚固耐用的特点。
5、螺杆导轨：采用台湾进口产品，确保机械传动精度及使用寿命
6、伺服系统：采用日本安川伺服系统，具有高惯量大扭矩的特点。
7、气动元件：气动元件采用的是台湾新恭、台湾亚德客、日本SMC的产品，确保机械动作稳定顺畅
8、主轴冷却：采用的是带刹车专业制冷功能油冷却器，确保主轴处于最佳工作状态延长主轴使用寿命。

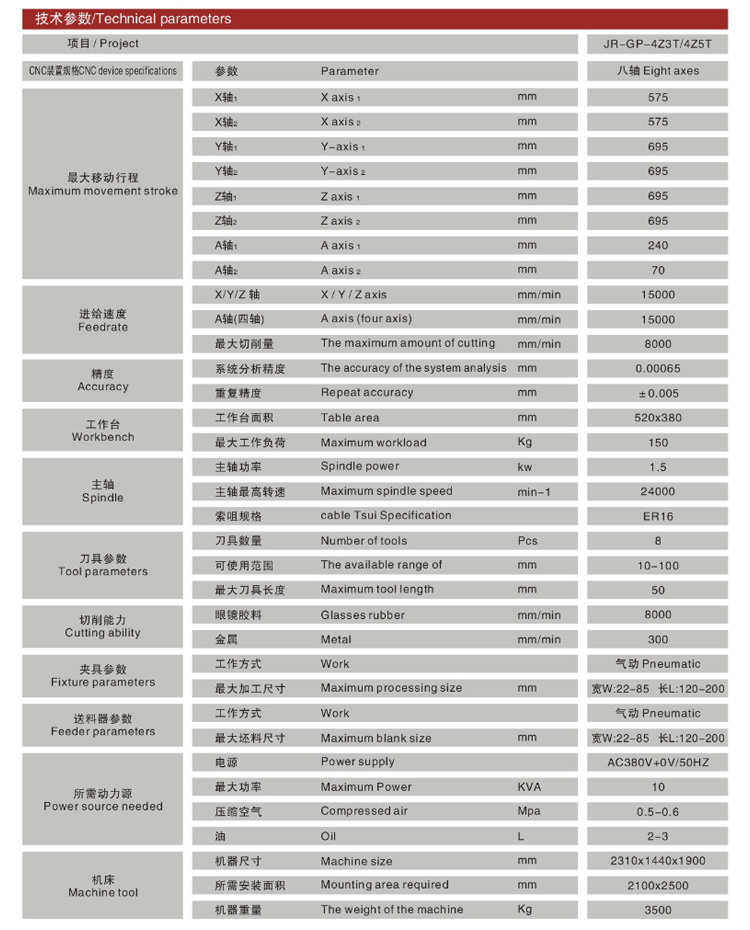

| 项目 | JR-GP-4Z3T/4Z5T | |
| CNC装置规格 | 参数 | 八轴 |
| 最大移动行程 | X轴₁（mm） | 575 |
| X轴₂（mm） | 575 | |
| Y轴₁（mm） | 695 | |
| Y轴₂（mm） | 695 | |
| Z轴₁（mm） | 695 | |
| Z轴₂（mm） | 695 | |
| A轴₁（mm） | 240 | |
| A轴₂（mm） | 70 | |
| 进给速度 | X/Y/Z 轴（mm/min） | 15000 |
| A轴(四轴)（mm/min） | 15000 | |
| 最大切削量（mm/min） | 8000 | |
| 精度 | 系统分析精度（mm） | 0.00065 |
| 重复精度（mm） | 土0.005 | |
| 工作台 | 工作台面积（mm） | 520x380 |
| 最大工作负荷（Kg） | 150 | |
| 主轴 | 主轴功率（kw） | 1.5 |
| 主轴最高转速（min-1） | 24000 | |
| 索咀规格 | ER16 | |
| 刀具参数 | 刀具数量（Pcs） | 8 |
| 可使用范围（mm） | 10-100 | |
| 最大刀具长度（mm） | 50 | |
| 切削能力 | 眼镜胶料（mm/min） | 8000 |
| 金属（mm/min） | 300 | |
| 夹具参数 | 工作方式 | 气动 |
| 最大加工尺寸（mm） | 宽W:22-85 长L:120-200 | |
| 送料器参数 | 工作方式 | 气动 |
| 最大坯料尺寸（mm） | 宽W:22-85 长L:120-200 | |
| 所需动力源 | 电源 | AC380V+0V/50HZ |
| 最大功率（KVA） | 10 | |
| 压缩空气（Mpa） | 0.5-0.6 | |
| 油（L） | 2-3 | |
| 机床 | 机器尺寸（mm） | 2310x1440x1900 |
| 所需安装面积（mm） | 2100x2500 | |
| 机器重量（kg） | 3500 | |
